时间：2019-07-20
冷轧卷外貌乳化液斑的形成机理及刷新步伐
一、乳化液斑的形成机理
1、乳化涯斑的特征
乳化液斑大多泛起在轧机头部，，也就是重卷的尾部。。。。。在重卷时可清晰视察到：距尾部60 m左右时最先泛起(时多时步，，60 m只是一个大致的平均散)。。。。�？？？？Ｗ钕确浩鹗北⑹谴值谋卟亢椭胁狂苄吻�，沿钢带纵向呈条状或细长岛状；；；；随着带镑到尾部距离的缩短，，乳化磕斑的密度增大，，在距尾部20 m时最先大宗泛起，，呈一定间距平行条状排列，，有时保存于整个此区域，，上下外貌均爆发乳化液斑，，斑迹的形状，，巨细基本一致。。。。。
2 乳化液斑的成因
2.1带钢外貌乳化液残留的形成缘故原由

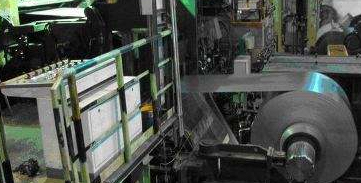

轧机乳化渣的喷射和吹扫安排见所示。。。。。
机前事情辊乳化液喷射粱为ABB公司板形仪配套的气动控制流量的喷射絷．可随轧翩速率调理喷射流最大�。。。。。�，机后为通俗喷射粱，，喷射流量不可调理。。。。�？？？？？掌瞪ㄎ盎笊舷峦饷哺饕坏来瞪�。。。。。当举行奇道攻轧制时，，带钢从机前向机后轧制，，机前乳化渡开启，，机后乳化液关闭；；；；当举行偶道次轧制时．机后乳化液开启，，机前乳化液关闭。。。。。带钢乳化液残留有如下缘故原由：一是乳化泣喷射到轧辊辊面后反射弹回，，造成带锕外貌沾污；；；；二是带钢外貌空气吹扫能力缺乏且又保存漏吹；；；；三是可逆轧机道次转换时，，上一道次的入口．下一道次即酿成出口，，上一道趺残磐在生齿辊缝赴的大宗乳化液来缺乏捧走，，在下一道次轧制时顺着带钢流出．卷人卷芯，，尤其在最末道次时滞留时间较长，，形成乳化渍斑。。。。。
2 .2乳化液斑的形成历程
现场视察发明：带钢在轧制卷取时．有乳化液卷人带卷层之间，，严重时肉眼可看到层与层之问有乳化液温度抵达110-130℃，，加之带钢外貌和残留乳化液中有铁粉保存，，随着乳化液水份的蒸发，，乳化液中种种化学因素浓度增添，，加速了种种化学反应的举行。。。。。最后种种反应物与带钢机体形成的锈蚀连系，，沉积在带钢外貌形成难以擦除的乳化液斑迹。。。。。乳化液残留带钢外貌越多．乳化液污染越严重；；；；轧后滞留时间越长，，形成的乳化液斑越严重，，乳化液斑的颜色越重。。。。。为更直观地说明乳化液斑的形成纪律，，我们举行了现场的模拟实验．在第三道和第五道轧制历程中，，轧制到整卷中部时，，将乳化液泼在带铜外貌，，乳化液随即卷入钢卷内．视察乳化液斑的天生情形。。。。。效果批注：第三道次没有天生乳化踱斑，，第五道次天生大宗的乳化赦斑．见图3、4：
凭证上述反应可知．爆发锈蚀的条件主要是带钢与盐酸、空气和水接触爆发化学反应天生铁的化合物。。。。。乳化液与带钢接触是形成铸蚀条件的载体。。。。。
2. 4乳化液中盐酸的泉源
热带坯在推拉式酸洗线经酸洗、漂洗水漂洗、烘干外貌残留部分 cl(氯离子），，经由轧制乳化液对带钢外貌冲洗，，将cl-突入乳化液中而形成盐酸。。。。。
新配制的乳化液经使用一段时问后测试cI凌驾10 mg/g，，乳化液的电导率也有升高，，凌驾100us/cm；；；；随着乳化液的进一步使用cI_浓度会运渐提高．有时甚至抵达80ug/g，，电导率抵达280 us/cm。。。。。虽然浓度微�。。。。。：洗�。。。。。
二、刷新步伐
1、镌汰乳化液残留
(a)轧机内增添乳化液防喷溅的捎板．将喷溅的乳化液分流到轧机双方，，镌汰带钢外貌的喷溅量。。。。。
(b)在挤干辊前面增添一套空气吹扫粱．以切断回流乳化液，，并在空气吹扫前增添一套乳化液回流坝，，镌汰道次转换时乳化墟回流。。。。。防溅拌板和空气吹扫见下图6所示。。。。。
(c)加密吹扫粱的喷嘴。。。。。吹扫粱设计时要兼顾两个方面：一是不可保存显着的漏吹；；；；二是在不保存显着漏吹的条件下增添吹扫压力．基于这个原则，，将原为25个吹扫嘴改为40个喷嘴，，这样使各嘴吹扫出的面积重叠效果更好．镌汰漏吹，，同时可以镌汰喷嘴到板面的距离．增强了吹扫压力。。。。。
(d)增大吹扫空气压力抵达0 .7 MPa以上，，调解侧吹喷吹角度，，增添侧吹效果，，镌汰边部和两侧带钢板型不良区的乳化渍残留。。。。。
(e)调解压下规程特殊是轧辊弯辊力太�。。。。。�，包管板面较好的板形质量，，镌汰浪区乳化液的残留。。。。。
2.提高酸洗坯外貌漂洗效果
酸洗坯外貌cI的残留主要受到酸洗漂洗效果的影响，，须增强对漂洗水的治理。。。。。每班检测酸洗漂洗水的电导率和cl‘含量，，控制漂洗水电导率。。。。。凭证现实生产履历酸洗各段漂冼水电导率和cl‘控制如表1。。。。。
3.增强乳化液的治理
乳化液在轧制历程中既起轧制润滑作用，，又起到冷却作用。。。。。但乳化液使用治理不当即会造成冷轧板板而质量缺陷。。。。。因此．对乳化液要举行按期化验，，凭证化验效果实时调解乳化液的各项理化指标，，抵达极佳的润滑效果，，包管板面质量。。。。。
3 .1控制杂油音量
乳化液中杂油含量增添会使乳化液的稳固性降低，，皂化值下降，，造成轧制润滑不良，，轧制铁粉量增添。。。。。铁粉被油滴颗粒吸附使乳化渍的颜色变黑。。。。。同时杂油的粘度大而离水展着性差，，粘附在带钢外貌难去除形成油斑。。。。。
乳化液中的杂油主要是机内液压元件走漏的液压油和轧辊轴承气雾润滑油。。。。�？？？？？刂迫榛褐性佑停�，一方面是阻止液压油和润滑油的走漏，，另一方面针对乳化液皂化值降低和杂油含量增添，，实时举行吊销杂油。。。。。使杂油量控制在4％以下。。。。。
3. 2降低乳化液污染，，提高乳化液清洁度
乳化液中的主要污物是铁粉和灰分，，铁粉的形成主要是在轧制变形区中前滑和后滑内轧辊与带钢外貌形成相对摩擦磨损形成的直径小于微米的铁粉微粒；；；；灰分主要是金属氧化物和地面污泥，，空中粉尘对乳化液的污染而成。。。。。乳化液的清净度主要取决于铁粉和灰分含量。。。。。
乳化液中铁粉含量的增添，，将使乳化油滴颗粒吸附大宗的铁粉，，油滴颗粒铁粉增添又会引起油滴连系，，使乳化油滴的颗粒度增添，，ESI值下降，，降低乳化液的稳固性，，不但是乳化液的润滑性能下降并且会使轧制板面残留物增添，，同时会增大油耗。。。。。
乳化液系统的磁过滤装置可以去除铁粉和部分灰分，，天天应准时开启磁过滤以坚持乳化液清洁。。。。。通�？？？？？刂铺圩芰�<150 mg／g，，灰分总量<400mg／g。。。。。当灰分总量超标时，，可加水加油举行稀释。。。。。
3．3控制乳化液中Cl一含量
乳化液中Cl一主要有酸洗坯板面带来，，乳化液中cl一含量随着轧制量的增添而循环增添，，当电导率凌驾100 us／cm、CI一含量凌驾20 mg／g时，，应实时加水加油举行稀释。。。。。
3．4乳化液浓度控制
乳化液浓度是包管润滑效果的主要指标，，乳化液浓度一样平常控制在2．5％～4．5％。。。。。当单道次压下量增大时，，轧制压力增大，，润滑油膜易破碎造成板面热擦伤，，板面质量下降，，同时乳化液中铁粉量增添，，因此应凭证生产钢种和轧制规程适当调解压下量，，调解的原则是当生产加工硬化显着的钢种和道次压下量大的规格时适当控制乳化液浓度偏大些，，反之则适当降低。。。。。
3．5乳化液温度的控制
乳化液温度影响着各项理化指标，，进而影响乳化液的润滑性能和板面质量。。。。。
当乳化液温度低于48℃时，，微生物滋生生长较量快，，使乳化液逐渐腐败。。。。。温度越低大气中的细菌越容易在润滑液中生涯滋生，，但乳化液中细菌抵达一定命目时，，酸值降低，，降低了乳化液的润滑和稳固。。。。。同时过低的温度也倒运于乳化液中添加剂施展作用；；；；温度增高可显着提高润滑性能，，但温度过高乳化液冷却效果降低，，同时乳化液稳固性变差，，油品老化加速，，油耗增大。。。。。一样平常乳化液温度控制在48—53℃之间。。。。。
4 . 刷新效果
通过以上步伐的刷新，，带钢外貌的乳化液斑迹显着降低，，泛起斑迹的比例降低到4．5％以下；；；；斑迹的面积也有了显着的镌汰，，斑迹的颜色也由原来的灰玄色变为现在的黄色。。。。。
5 .结论
乳化液斑迹在冷轧生产中是一种较常见的缺陷，，此种缺陷的治理在种种轧机上的治理各有差别。。。。。特殊是在单机可逆轧机上头尾部乳化液斑的缺陷消除更有其重大性。。。。。为此应控制好以下环节。。。。。
(1)必需包管板面吹扫效果，，特殊是避免道次转换时吹扫反弹。。。。。
(2)提高酸洗质量，，特殊是酸洗坯外貌的漂洗要清洁。。。。。
(3)增强乳化液的使用治理，，包管乳化液的润滑效果和清洁度。。。。。
1、乳化涯斑的特征
乳化液斑大多泛起在轧机头部，，也就是重卷的尾部。。。。。在重卷时可清晰视察到：距尾部60 m左右时最先泛起(时多时步，，60 m只是一个大致的平均散)。。。。�？？？？Ｗ钕确浩鹗北⑹谴值谋卟亢椭胁狂苄吻�，沿钢带纵向呈条状或细长岛状；；；；随着带镑到尾部距离的缩短，，乳化磕斑的密度增大，，在距尾部20 m时最先大宗泛起，，呈一定间距平行条状排列，，有时保存于整个此区域，，上下外貌均爆发乳化液斑，，斑迹的形状，，巨细基本一致。。。。。
2 乳化液斑的成因
2.1带钢外貌乳化液残留的形成缘故原由
轧机乳化渣的喷射和吹扫安排见所示。。。。。
机前事情辊乳化液喷射粱为ABB公司板形仪配套的气动控制流量的喷射絷．可随轧翩速率调理喷射流最大�。。。。。�，机后为通俗喷射粱，，喷射流量不可调理。。。。�？？？？？掌瞪ㄎ盎笊舷峦饷哺饕坏来瞪�。。。。。当举行奇道攻轧制时，，带钢从机前向机后轧制，，机前乳化渡开启，，机后乳化液关闭；；；；当举行偶道次轧制时．机后乳化液开启，，机前乳化液关闭。。。。。带钢乳化液残留有如下缘故原由：一是乳化泣喷射到轧辊辊面后反射弹回，，造成带锕外貌沾污；；；；二是带钢外貌空气吹扫能力缺乏且又保存漏吹；；；；三是可逆轧机道次转换时，，上一道次的入口．下一道次即酿成出口，，上一道趺残磐在生齿辊缝赴的大宗乳化液来缺乏捧走，，在下一道次轧制时顺着带钢流出．卷人卷芯，，尤其在最末道次时滞留时间较长，，形成乳化渍斑。。。。。
2 .2乳化液斑的形成历程
现场视察发明：带钢在轧制卷取时．有乳化液卷人带卷层之间，，严重时肉眼可看到层与层之问有乳化液温度抵达110-130℃，，加之带钢外貌和残留乳化液中有铁粉保存，，随着乳化液水份的蒸发，，乳化液中种种化学因素浓度增添，，加速了种种化学反应的举行。。。。。最后种种反应物与带钢机体形成的锈蚀连系，，沉积在带钢外貌形成难以擦除的乳化液斑迹。。。。。乳化液残留带钢外貌越多．乳化液污染越严重；；；；轧后滞留时间越长，，形成的乳化液斑越严重，，乳化液斑的颜色越重。。。。。为更直观地说明乳化液斑的形成纪律，，我们举行了现场的模拟实验．在第三道和第五道轧制历程中，，轧制到整卷中部时，，将乳化液泼在带铜外貌，，乳化液随即卷入钢卷内．视察乳化液斑的天生情形。。。。。效果批注：第三道次没有天生乳化踱斑，，第五道次天生大宗的乳化赦斑．见图3、4：
凭证上述反应可知．爆发锈蚀的条件主要是带钢与盐酸、空气和水接触爆发化学反应天生铁的化合物。。。。。乳化液与带钢接触是形成铸蚀条件的载体。。。。。
2. 4乳化液中盐酸的泉源
热带坯在推拉式酸洗线经酸洗、漂洗水漂洗、烘干外貌残留部分 cl(氯离子），，经由轧制乳化液对带钢外貌冲洗，，将cl-突入乳化液中而形成盐酸。。。。。
新配制的乳化液经使用一段时问后测试cI凌驾10 mg/g，，乳化液的电导率也有升高，，凌驾100us/cm；；；；随着乳化液的进一步使用cI_浓度会运渐提高．有时甚至抵达80ug/g，，电导率抵达280 us/cm。。。。。虽然浓度微�。。。。。：洗�。。。。。
二、刷新步伐
1、镌汰乳化液残留
(a)轧机内增添乳化液防喷溅的捎板．将喷溅的乳化液分流到轧机双方，，镌汰带钢外貌的喷溅量。。。。。
(b)在挤干辊前面增添一套空气吹扫粱．以切断回流乳化液，，并在空气吹扫前增添一套乳化液回流坝，，镌汰道次转换时乳化墟回流。。。。。防溅拌板和空气吹扫见下图6所示。。。。。
(c)加密吹扫粱的喷嘴。。。。。吹扫粱设计时要兼顾两个方面：一是不可保存显着的漏吹；；；；二是在不保存显着漏吹的条件下增添吹扫压力．基于这个原则，，将原为25个吹扫嘴改为40个喷嘴，，这样使各嘴吹扫出的面积重叠效果更好．镌汰漏吹，，同时可以镌汰喷嘴到板面的距离．增强了吹扫压力。。。。。
(d)增大吹扫空气压力抵达0 .7 MPa以上，，调解侧吹喷吹角度，，增添侧吹效果，，镌汰边部和两侧带钢板型不良区的乳化渍残留。。。。。
(e)调解压下规程特殊是轧辊弯辊力太�。。。。。�，包管板面较好的板形质量，，镌汰浪区乳化液的残留。。。。。
2.提高酸洗坯外貌漂洗效果
酸洗坯外貌cI的残留主要受到酸洗漂洗效果的影响，，须增强对漂洗水的治理。。。。。每班检测酸洗漂洗水的电导率和cl‘含量，，控制漂洗水电导率。。。。。凭证现实生产履历酸洗各段漂冼水电导率和cl‘控制如表1。。。。。
3.增强乳化液的治理
乳化液在轧制历程中既起轧制润滑作用，，又起到冷却作用。。。。。但乳化液使用治理不当即会造成冷轧板板而质量缺陷。。。。。因此．对乳化液要举行按期化验，，凭证化验效果实时调解乳化液的各项理化指标，，抵达极佳的润滑效果，，包管板面质量。。。。。
3 .1控制杂油音量
乳化液中杂油含量增添会使乳化液的稳固性降低，，皂化值下降，，造成轧制润滑不良，，轧制铁粉量增添。。。。。铁粉被油滴颗粒吸附使乳化渍的颜色变黑。。。。。同时杂油的粘度大而离水展着性差，，粘附在带钢外貌难去除形成油斑。。。。。
乳化液中的杂油主要是机内液压元件走漏的液压油和轧辊轴承气雾润滑油。。。。�？？？？？刂迫榛褐性佑停�，一方面是阻止液压油和润滑油的走漏，，另一方面针对乳化液皂化值降低和杂油含量增添，，实时举行吊销杂油。。。。。使杂油量控制在4％以下。。。。。
3. 2降低乳化液污染，，提高乳化液清洁度
乳化液中的主要污物是铁粉和灰分，，铁粉的形成主要是在轧制变形区中前滑和后滑内轧辊与带钢外貌形成相对摩擦磨损形成的直径小于微米的铁粉微粒；；；；灰分主要是金属氧化物和地面污泥，，空中粉尘对乳化液的污染而成。。。。。乳化液的清净度主要取决于铁粉和灰分含量。。。。。
乳化液中铁粉含量的增添，，将使乳化油滴颗粒吸附大宗的铁粉，，油滴颗粒铁粉增添又会引起油滴连系，，使乳化油滴的颗粒度增添，，ESI值下降，，降低乳化液的稳固性，，不但是乳化液的润滑性能下降并且会使轧制板面残留物增添，，同时会增大油耗。。。。。
乳化液系统的磁过滤装置可以去除铁粉和部分灰分，，天天应准时开启磁过滤以坚持乳化液清洁。。。。。通�？？？？？刂铺圩芰�<150 mg／g，，灰分总量<400mg／g。。。。。当灰分总量超标时，，可加水加油举行稀释。。。。。
3．3控制乳化液中Cl一含量
乳化液中Cl一主要有酸洗坯板面带来，，乳化液中cl一含量随着轧制量的增添而循环增添，，当电导率凌驾100 us／cm、CI一含量凌驾20 mg／g时，，应实时加水加油举行稀释。。。。。
3．4乳化液浓度控制
乳化液浓度是包管润滑效果的主要指标，，乳化液浓度一样平常控制在2．5％～4．5％。。。。。当单道次压下量增大时，，轧制压力增大，，润滑油膜易破碎造成板面热擦伤，，板面质量下降，，同时乳化液中铁粉量增添，，因此应凭证生产钢种和轧制规程适当调解压下量，，调解的原则是当生产加工硬化显着的钢种和道次压下量大的规格时适当控制乳化液浓度偏大些，，反之则适当降低。。。。。
3．5乳化液温度的控制
乳化液温度影响着各项理化指标，，进而影响乳化液的润滑性能和板面质量。。。。。
当乳化液温度低于48℃时，，微生物滋生生长较量快，，使乳化液逐渐腐败。。。。。温度越低大气中的细菌越容易在润滑液中生涯滋生，，但乳化液中细菌抵达一定命目时，，酸值降低，，降低了乳化液的润滑和稳固。。。。。同时过低的温度也倒运于乳化液中添加剂施展作用；；；；温度增高可显着提高润滑性能，，但温度过高乳化液冷却效果降低，，同时乳化液稳固性变差，，油品老化加速，，油耗增大。。。。。一样平常乳化液温度控制在48—53℃之间。。。。。
4 . 刷新效果
通过以上步伐的刷新，，带钢外貌的乳化液斑迹显着降低，，泛起斑迹的比例降低到4．5％以下；；；；斑迹的面积也有了显着的镌汰，，斑迹的颜色也由原来的灰玄色变为现在的黄色。。。。。
5 .结论
乳化液斑迹在冷轧生产中是一种较常见的缺陷，，此种缺陷的治理在种种轧机上的治理各有差别。。。。。特殊是在单机可逆轧机上头尾部乳化液斑的缺陷消除更有其重大性。。。。。为此应控制好以下环节。。。。。
(1)必需包管板面吹扫效果，，特殊是避免道次转换时吹扫反弹。。。。。
(2)提高酸洗质量，，特殊是酸洗坯外貌的漂洗要清洁。。。。。
(3)增强乳化液的使用治理，，包管乳化液的润滑效果和清洁度。。。。。
(4)增强工艺治理，，提高冷轧板形质量。。。。。
