迩来颇为焦虑，，，，，一苏州用户在7月份用到其他供应商供应的JIS-S45C冷轧淬火钢带，，，，，要求硬度hrc27~hrc32度，，，，，发明对方供应的硬度不稳固后，，，，，与我们取得了联系，，，，，并且要求能否紧迫供应JIS-S45C质料，，，，，后经多谢协商，，，，，并且相识后，，，，，我们回复用户尽快在15天左右交货，，，，，JIS-s45c淬火钢带，，，，，硬度目的控制在hrc28~hrc30度。。在主要的一系列生产之后，，，，，交付于用户，，，，，并且用户也生爆发产品，，，，，交于第三方客户。。
时至今日，，，，，用户反响说上一批质料，，，，，他的用户发明产品的与最初交样的产品，，，，，有所区别，，，，，或者是用户来审查，，，，，看到我们提供的原厂质保书是鞍钢的热轧坯料4.0mmJIS-S45Cs45c热轧钢卷的，，，，，而第一次交付的供应商给的是鞍钢原厂冷轧JIS-S45C，，，，，2.0mm*1250*C质保书，，，，，听说是分条后，，，，，精整，，，，，然后再淬火，，，，，交付给用户。。
于是第三方用户就以为替换了质料，，，，，并没有与其探讨。。着实这内里保存一个乌龙，，，，，就是原本的用户提供的质保书是假的质保书，，，，，或者是工艺中精整是假的。。由于其时苏州用户要求的2.0mm公差厚度是正负0.05mm，，，，，而正常鞍钢的2.0的冷轧公差规模在正负0.08mm左右，，，，，纵然中心位置在1.98mm，，，，，那里上也会泛起厚度偏薄的征象，，，，，云云公差，，，，，再去精整，，，，，那着实纯在重大危害，，，，，并且会导致厚度一致。。以是我推断也是接纳热轧坯料举行压延，，，，，这样能够控制精准厚度公差，，，，，并且能够镌汰中心偏厚，，，，，边沿偏薄的厚度公差问题。。

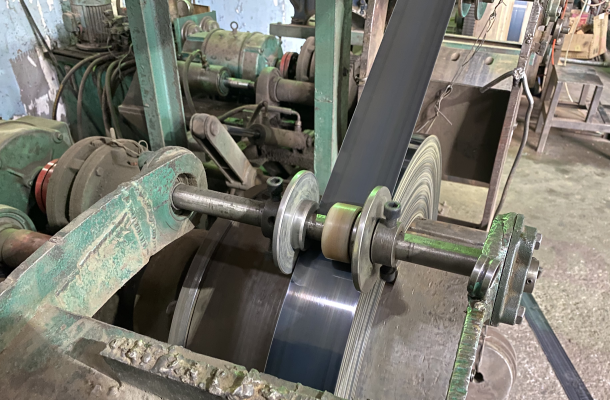

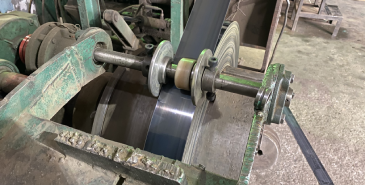

JIS-S45C钢带淬火中
关于有没有换质料，，，，，这照旧较量好诠释的，，，，，尚有另外一个较重大的问题，，，，，就是我们提供用户的是接纳JIS-S45C铅浴等温淬火，，，，，较一样平常的马氏体回火转变的索氏体的淬火方法，，，，，获得的机械性能越发优良，，，，，而另外一家应该是接纳一样平常的油淬方法。。此后用户使用的极悦娱乐质料，，，，，可能性能较量好，，，，，或者是那里较为突出，，，，，想研究出区别，，，，，或者说是想相识与之前淬火钢带是不是更好。。对我们提供的产品做金相剖析，，，，，针对极悦娱乐最终的产品，，，，，通过光学显微400倍和1000倍，，，，，看出金相组织是珠光体+铁素体，，，，，于是提出了疑问，，，，，以为极悦娱乐组织是差池的，，，，，凭证极悦娱乐等温淬火工艺，，，，，奥氏体后，，，，，经由等温，，，，，获得马氏体之后，，，，，再通过500度高温回火，，，，，最终获得的应该是回火索氏体，，，，，或者是托氏体，，，，，为何现在是珠光体+铁素体？？？？
看着用户发来的JIS-S45C冷轧淬火钢带金相，，，，，笔者也是一脸茫然，，，，，失去了思索能力。。再与热处置惩罚手艺职员，，，，，复查了下等温淬火的时间生产纪录，，，，，未发明其他异常问题，，，，，生产出来的制品硬度，，，，，抗拉，，，，，延伸都很是优良，，，，，况且一连运用十几年的炉子，，，，，也并未爆发过这么伟大的庞杂。。慌忙的之下翻查资料，，，，，咨询其他手艺职员，，，，，踏破铁鞋，，，，，最终才找到一丝马迹。。等温淬火是爆发贝氏体，，，，，贝氏体在高温回火下，，，，，是向珠光体转变，，，，，并且有温度就会有碳的析出，，，，，爆发铁素体。。而珠光体，，，，，索氏体，，，，，托氏体，，，，，形态无任何差别，，，，，索氏体和托氏体也都是珠光体的领域，，，，，只是片层间距差别。。以是用户在光学显微中，，，，，看不出回火索氏体，，，，，或者托氏体，，，，，而应该用电镜扫描，，，，，才华发明片层间距更小的金相组织。。
